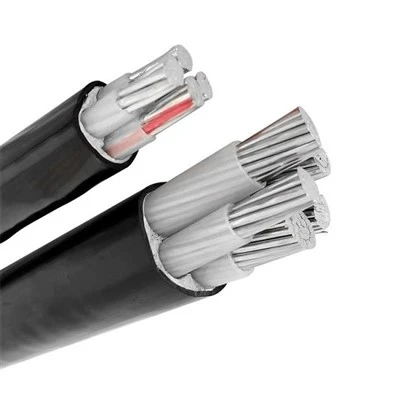

Visão geral do produto
O cabo XLPE com bainha de PVC isolado em XLPE com condutor de alumínio YJLV é um produto de transmissão de energia blindado de alto-desempenho, especialmente projetado para cenários de distribuição de energia, fotovoltaicos e usinas de energia. Como um cabo de condução de alumínio premium, ele adota alumínio de alta{2}}pureza como condutor, o que garante condutividade elétrica estável e economia-, atendendo perfeitamente aos rigorosos requisitos de transmissão de energia dos compradores industriais globais. Este cabo de alta blindagem é equipado com tipos de armadura personalizáveis (SWA/STA/AWA/ATA) e isolamento XLPE duplo e proteção de bainha de PVC, resistindo efetivamente a danos mecânicos externos, corrosão e umidade, garantindo uma operação confiável-de longo prazo em vários ambientes de trabalho severos. Com uma ampla gama de seções transversais e configurações de núcleo personalizáveis, ele se adapta aos níveis de tensão de BT, MT e AT, fornecendo soluções flexíveis para diferentes escalas de projeto.
Especificações Técnicas
|
Parâmetro |
Especificação |
Parâmetro |
Especificação |
|
Modelo |
YJLV |
Tensão nominal |
8,7kV, 10kV, 15kV, 20kV, 26kV, 33kV, 35kV |
|
Material condutor |
Alumínio |
Isolamento / Jaqueta |
XLPE/PVC |
|
Temperatura operacional |
90 graus |
Cor |
Preto |
|
Corte transversal |
1,5 mm²–630 mm² (personalizável) |
Essencial |
1/2/3/4/3+1/5/3+2/4+1 |
|
Tipo de armadura |
SWA/STA/AWA/ATA (Personalizado) |
Tipo de tensão |
BT/MT/AT |
|
Quantidade mínima de pedido |
100 metros |
Certificações |
CCC, ISO, CE |
|
Serviço Personalizado |
OEM e ODM suportados |
Origem |
Hebei, China |
|
Aplicativo |
Distribuição de energia, fotovoltaica, central elétrica |
Tipo de cabo |
Cabo blindado com núcleo de alumínio |
Características
A temperatura operacional é a temperatura operacional nominal máxima do condutor, que é de 90 graus; a temperatura máxima durante um curto-circuito não deve exceder 250 graus e a duração não deve exceder 5 segundos; a temperatura de instalação e assentamento é a temperatura mínima para instalação e assentamento de cabos, que não é inferior a 0 graus; para cabos-de ar, a temperatura ambiente é de 40 graus; para cabos-colocados no solo, a temperatura ambiente é de 25 graus.
|

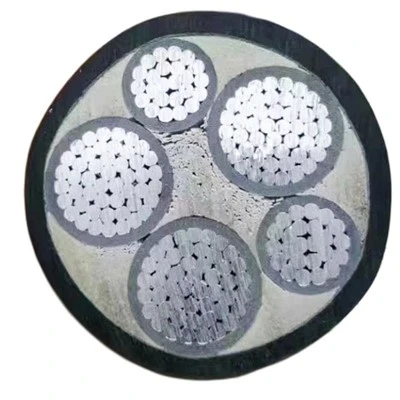

Especificações e parâmetros do cabo com bainha de PVC isolado-de núcleo único de alumínio com isolamento XLPE |
|||||
|
Área nominal-de seção transversal |
Espessura do isolamento |
Espessura da bainha |
Aprox. geral |
Aprox. peso |
Resistência máxima DC do condutor a 20 graus |
|
mm2 |
milímetros |
milímetros |
milímetros |
kg/km |
Ω/km |
|
1x1.5 |
0.7 |
1.4 |
6 |
||
|
1x2.5 |
0.7 |
1.4 |
6 |
41 |
12.1 |
|
1x4 |
0.7 |
1.4 |
7 |
49 |
7.41 |
|
1x6 |
0.7 |
1.4 |
7 |
59 |
4.61 |
|
1x10 |
0.7 |
1.4 |
8 |
80 |
3.08 |
|
1x16 |
0.7 |
1.4 |
9 |
105 |
1.91 |
|
1x25 |
0.9 |
1.4 |
11 |
147 |
1.20 |
|
1x35 |
0.9 |
1.4 |
12 |
184 |
0.868 |
|
1x50 |
1.0 |
1.4 |
13 |
236 |
0.641 |
|
1x70 |
1.1 |
1.4 |
15 |
314 |
0.443 |
|
1x95 |
1.1 |
1.5 |
17 |
406 |
0.320 |
|
1x120 |
1.2 |
1.5 |
19 |
496 |
0.253 |
|
1x150 |
1.4 |
1.6 |
21 |
609 |
0.206 |
|
1x185 |
1.6 |
1.6 |
23 |
747 |
0.164 |
|
1×240 |
1.7 |
1.7 |
26 |
951 |
0.125 |
|
1×300 |
1.8 |
1.8 |
28 |
1162 |
0.100 |
|
1×400 |
2.0 |
1.9 |
32 |
1477 |
0.0778 |
|
1×500 |
2.2 |
2.0 |
35 |
1856 |
0.0605 |
|
1×630 |
2.4 |
2.2 |
40 |
2351 |
0.0469 |
|
1×800 |
2.6 |
2.3 |
44 |
||
Principais vantagens e cenários de aplicação
O cabo de condução de alumínio é caracterizado por seu condutor de alumínio de alta-pureza, que não apenas reduz a perda de transmissão de energia, mas também reduz os custos de aquisição, tornando-o uma escolha-com boa relação custo-benefício para compradores globais. Como um cabo profissional de alta blindagem, sua estrutura de blindagem personalizável (SWA/STA/AWA/ATA) fornece forte proteção mecânica, evitando danos por impacto externo, compressão e corrosão durante a instalação e operação. A combinação dupla de isolamento XLPE e bainha de PVC melhora o desempenho do isolamento e a resistência ao desgaste, garantindo uma transmissão de energia segura e estável, mesmo em ambientes industriais adversos.
Com uma faixa de seção transversal de 1,5 mm² a 630 mm² e múltiplas configurações de núcleo, o cabo de condução de alumínio pode ser adaptado para atender às necessidades específicas de projetos de BT, MT e HV. Este cabo de alta blindagem é amplamente utilizado em sistemas de distribuição de energia, projetos de energia fotovoltaica e estações de energia, fornecendo suporte de energia confiável para projetos industriais de grande-escala e cenários de transmissão de energia de pequeno-a-médio. Apoiado por serviços OEM e ODM e um MOQ de 100{8}}metros, ele oferece opções de aquisição flexíveis e econômicas para compradores industriais globais, ajudando-os a reduzir custos de projetos e melhorar a eficiência operacional.
