Visão geral do produto

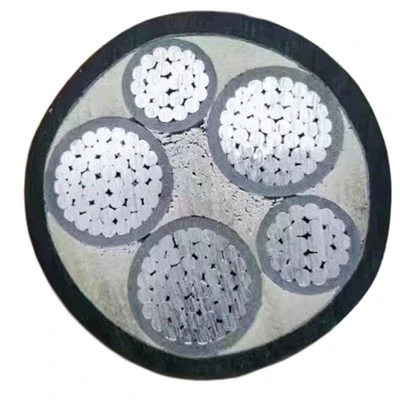

O Cabo Solar de Alumínio YJLV é uma solução de transmissão de energia dedicada projetada para sistemas de energia solar, apresentando uma especificação padrão de 4x50mm² com isolamento XLPE e bainha de PVC. Fabricado com condutor de alumínio solar de alta-qualidade, ele oferece excepcional condutividade elétrica e resistência às intempéries, adaptando-se perfeitamente às duras condições operacionais de projetos de energia solar. Este cabo com bainha de PVC é projetado com uma camada externa durável que oferece forte proteção contra radiação UV, umidade e desgaste mecânico, garantindo operação estável-de longo prazo em instalações solares externas. Com seção transversal e quantidade de núcleo personalizáveis, ele atende às diversas necessidades de transmissão de energia de projetos globais de energia solar, distribuição de energia e industriais.
Especificações Técnicas
|
Parâmetro |
Especificação |
Parâmetro |
Especificação |
|
Modelo |
YJLV |
Tensão nominal |
8,7kV, 10kV, 15kV, 20kV, 26kV, 35kV |
|
Material condutor |
Alumínio (alumínio solar) |
Material de isolamento |
XLPE |
|
Material da jaqueta |
PVC |
Tipo de armadura |
Fita de Aço Blindada |
|
Temperatura operacional |
90 graus |
Cor |
Preto |
|
Corte transversal |
Personalizável (padrão 4x50mm) |
Número de núcleos |
Personalizável |
|
Tipo de tensão |
BT/MT/AT disponíveis |
Quantidade mínima de pedido |
100 metros |
|
Certificações |
CCC, ISO |
Serviço personalizado |
OEM e ODM suportados |
|
Origem |
Hebei, China (direto da fábrica) |
Especificação típica |
4x50mm² |
Características
A temperatura operacional é a temperatura operacional nominal máxima do condutor, que é de 90 graus; a temperatura máxima durante um curto-circuito não deve exceder 250 graus e a duração não deve exceder 5 segundos; a temperatura de instalação e assentamento é a temperatura mínima para instalação e assentamento de cabos, que não é inferior a 0 graus; para cabos-de ar, a temperatura ambiente é de 40 graus; para cabos-colocados no solo, a temperatura ambiente é de 25 graus.
|
Especificações e parâmetros do cabo com bainha de PVC isolado-de núcleo único de alumínio com isolamento XLPE |
|||||
|
Área nominal-de seção transversal |
Espessura do isolamento |
Espessura da bainha |
Aprox. geral |
Aprox. peso |
Resistência máxima DC do condutor a 20 graus |
|
mm2 |
milímetros |
milímetros |
milímetros |
kg/km |
Ω/km |
|
1x1.5 |
0.7 |
1.4 |
6 |
||
|
1x2.5 |
0.7 |
1.4 |
6 |
41 |
12.1 |
|
1x4 |
0.7 |
1.4 |
7 |
49 |
7.41 |
|
1x6 |
0.7 |
1.4 |
7 |
59 |
4.61 |
|
1x10 |
0.7 |
1.4 |
8 |
80 |
3.08 |
|
1x16 |
0.7 |
1.4 |
9 |
105 |
1.91 |
|
1x25 |
0.9 |
1.4 |
11 |
147 |
1.20 |
|
1x35 |
0.9 |
1.4 |
12 |
184 |
0.868 |
|
1x50 |
1.0 |
1.4 |
13 |
236 |
0.641 |
|
1x70 |
1.1 |
1.4 |
15 |
314 |
0.443 |
|
1x95 |
1.1 |
1.5 |
17 |
406 |
0.320 |
|
1x120 |
1.2 |
1.5 |
19 |
496 |
0.253 |
|
1x150 |
1.4 |
1.6 |
21 |
609 |
0.206 |
|
1x185 |
1.6 |
1.6 |
23 |
747 |
0.164 |
|
1×240 |
1.7 |
1.7 |
26 |
951 |
0.125 |
|
1×300 |
1.8 |
1.8 |
28 |
1162 |
0.100 |
|
1×400 |
2.0 |
1.9 |
32 |
1477 |
0.0778 |
|
1×500 |
2.2 |
2.0 |
35 |
1856 |
0.0605 |
|
1×630 |
2.4 |
2.2 |
40 |
2351 |
0.0469 |
|
1×800 |
2.6 |
2.3 |
44 |
||
Principais vantagens e cenários de aplicação
O condutor Solar Alumínio deste cabo é especificamente otimizado para sistemas de energia solar, oferecendo baixa perda de transmissão e forte adaptabilidade às mudanças de temperatura externa, o que é essencial para melhorar a eficiência da conversão de energia solar. Sendo um cabo com bainha de PVC de alta-qualidade, sua camada externa de PVC oferece excelente resistência aos raios UV e à água, prolongando efetivamente a vida útil do cabo em instalações solares externas. O isolamento XLPE garante desempenho dielétrico superior, evitando quebras de isolamento e garantindo transmissão segura de energia.
Com uma especificação padrão de 4x50mm² e opções personalizáveis para seção transversal e quantidade de núcleo, o cabo Solar Alumínio pode ser adaptado para atender aos requisitos específicos de diferentes níveis de tensão (BT/MT/AT). Este cabo com bainha de PVC é amplamente utilizado em projetos de energia solar fotovoltaica (PV), sistemas de distribuição de energia e campos industriais, fornecendo suporte de energia confiável para fazendas solares de grande-escala e instalações solares-de pequena escala em telhados. O fornecimento-direto da fábrica de Hebei, na China, combinado com serviços OEM e ODM e um MOQ de 100-metros, oferece soluções de aquisição econômicas e flexíveis para compradores globais.
